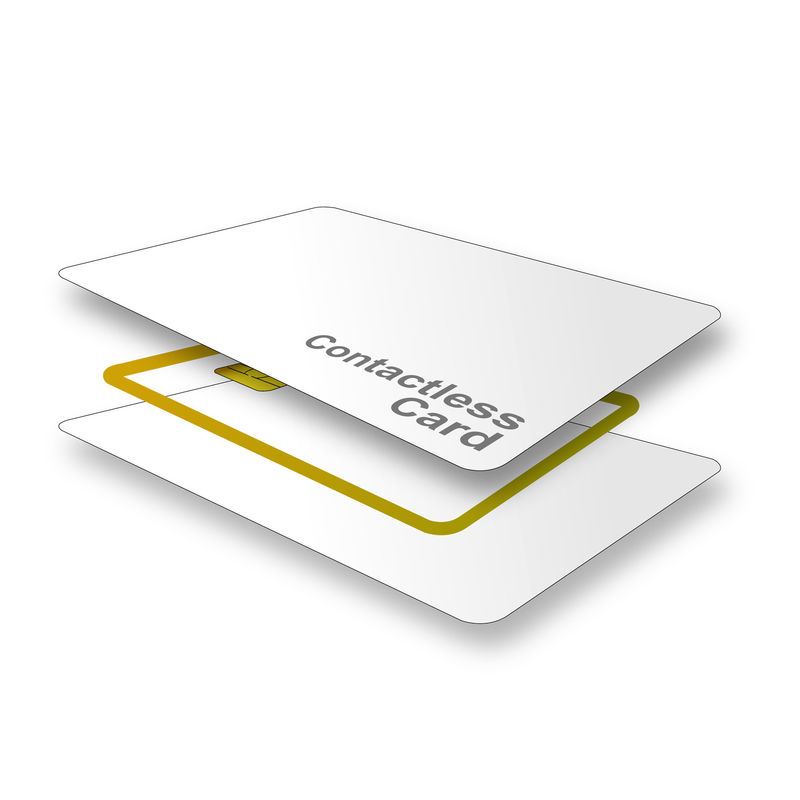

Identitätskarte EM4200 Leere Nähe 125khz Karten

Der EM4200 ist ein CMOS-integrierter Schaltkreis, der für elektronische Read-Only-HF-Transponder entwickelt wurde und als nahtloser Ersatz für EM Microelectronic-Marin Read-Only-ICs EM4100/4102 und EM4005/4105 dient.

Der Schaltkreis wird von einer externen Spule in einem elektromagnetischen Feld mit Strom versorgt und bezieht seinen Mastertakt aus demselben Feld. Durch Modulationsstromregelung sendet der Chip seinen eindeutigen, werkseitig programmierten Laser-ROM-Code.

• Vollständig kompatibel mit den Kommunikationsprotokollen EM4100/4102 und EM4005/4105
• 128-Bit-Laser-programmierter ROM (64- und 96-Bit-Optionen verfügbar)
• Mehrere Datenraten- und Codierungsoptionen:
  • Manchester 32 und 64 HF-Takte pro Bit
  • Biphase 32 und 64 HF-Takte pro Bit
  • PSK 16 HF-Takte pro Bit (Subträger RF/2)
  • FSK2 50 HF-Takte pro Bit
• Integrierte Resonanzkondensatoroptionen (0 pF, 75 pF oder 250 pF Maskenoption)
• 100 bis 150 kHz Frequenzbereich
• On-Chip-Gleichrichter und Spannungsbegrenzer
• Kein externer Versorgungspufferkondensator erforderlich
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Geringer Stromverbrauch bei hoher Leistung
